Введение в технологию лазерной абляции металлов
Современное промышленное производство предъявляет высокие требования к идентификации изделий, нанесению штрихкодов, логотипов и служебной информации, которая должна сохраняться в условиях агрессивных сред и механических нагрузок. В этом контексте лазерный станок для гравировки по металлу выступает не просто инструментом, а полноценным технологическим решением, позволяющим достичь микроскопической точности без физического контакта с заготовкой. В основе работы такого оборудования лежит процесс лазерной абляции, когда сфокусированный фотонный пучок выжигает микрочастицы материала с поверхности, формируя заданный рельеф или изменяя цвет оксидной плёнки. В отличие от традиционных методов механического фрезерования или химического травления, волоконный или твердотельный лазер обеспечивает высокую скорость обработки и минимальную зону термического влияния, что критично для термочувствительных сплавов и тонкостенных деталей.

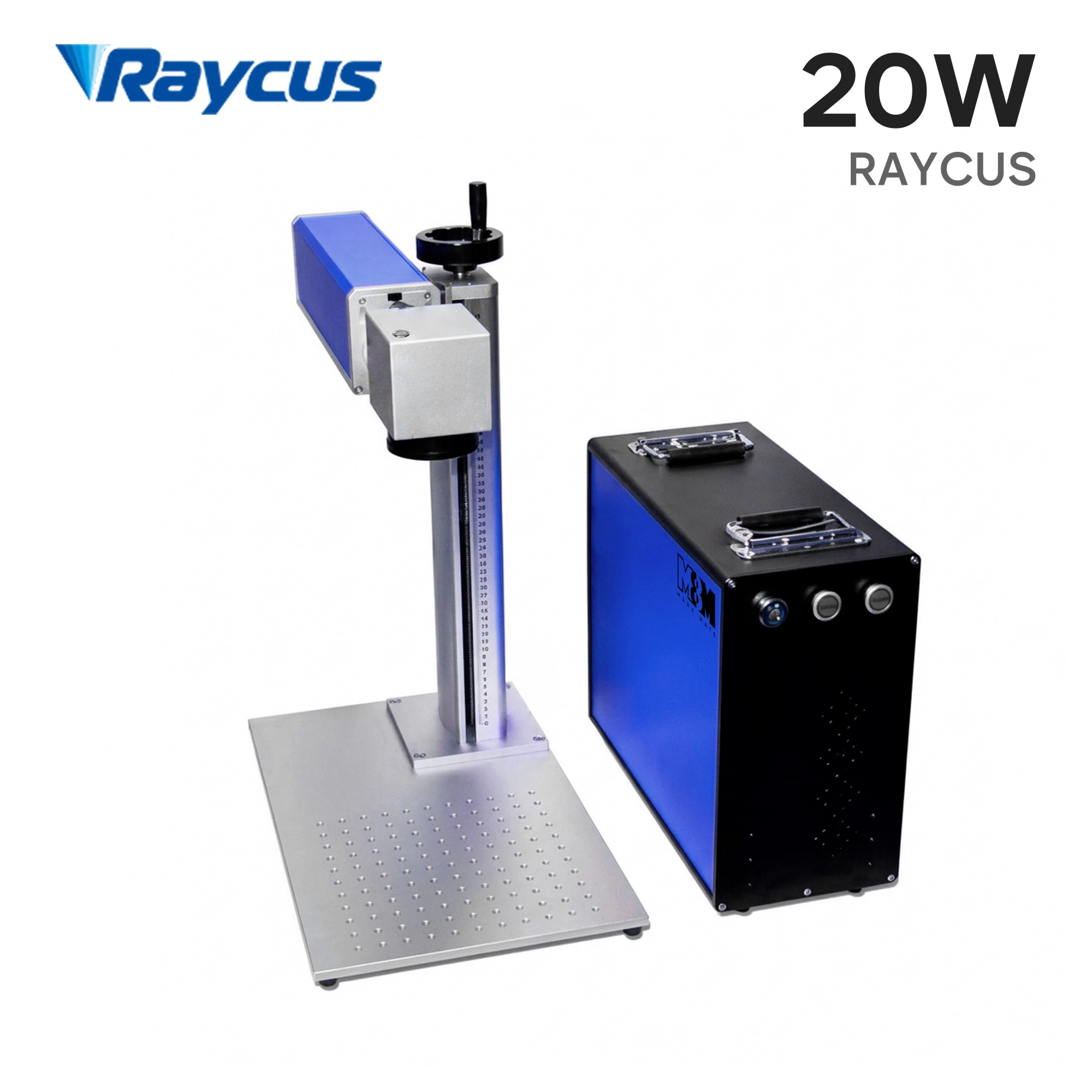

Физические основы и ключевые компоненты оборудования
Технологический процесс начинается с генерации лазерного луча в активной среде, где происходит инверсия населённостей энергетических уровней. Для работы по металлу чаще всего применяются иттербиевые волоконные лазеры с длиной волны 1064 нм, которые относятся к ближнему инфракрасному диапазону. Эта длина волны оптимальна для поглощения большинством конструкционных сталей, алюминиевых и титановых сплавов, обеспечивая коэффициент отражения менее 30%. Луч проходит через систему расширителей и коллиматоров, после чего попадает на сканирующую голову — гальванометрический сканер, оснащённый двумя высокоскоростными зеркалами на поворотных двигателях. Эти зеркала позиционируют пятно фокуса по осям X и Y с невероятной скоростью, достигающей нескольких метров в секунду, в то время как динамическая фокусировка (Z-ось) корректирует глубину обработки при работе с неровными поверхностями.
Фокусное расстояние объектива F-тета напрямую влияет на размер рабочего поля и плотность энергии в пятне. Короткофокусные линзы дают малое пятно (до 20 мкм) и высокую плотность мощности, что идеально для тонкой шкалы и микротекста, но ограничивают поле обзора. Длиннофокусные объективы, напротив, охватывают область до 300×300 мм, но несколько снижают интенсивность абляции. Опытный технолог всегда балансирует между этими параметрами, выбирая оптимальную оптическую схему под конкретную номенклатуру деталей. Важнейшим элементом является также система управления — контроллер с встроенным ПО, который преобразует векторные файлы (DXF, AI, PLT) в последовательность команд для гальванометров, учитывая поправки на дисторсию объектива и компенсацию инерционности приводов.
Технические параметры и режимы обработки
Мощностные характеристики и импульсные режимы
В индустрии гравировки по металлу ключевыми характеристиками являются средняя выходная мощность, импульсная энергия и пиковая мощность. Для маркировки на нержавейке достаточно 20–30 Вт средней мощности, тогда как для глубокой гравировки инструментальных сталей или удаления толстого слоя окалины требуются установки от 50 Вт и выше. Однако важнее средней мощности оказывается пиковая мощность, достигаемая за счёт генерации коротких импульсов длительностью от 1 до 200 нс. Чем короче импульс, тем выше пиковая амплитуда и тем эффективнее происходит испарение материала без расплавления краёв, что предотвращает образование грата и наростов. Регулировка частоты повторения импульсов (от 20 кГц до 1 МГц) позволяет управлять тепловложением: на низких частотах каждый импульс обладает большей энергией и создаёт глубокий кратер, а на высоких — реализуется «мягкий» режим полировки, когда поверхность только оксидируется, давая контрастный тёмный след без рельефа.
Специфика работы с разными металлами диктует необходимость использования предустановленных «паспортов материалов» в программном обеспечении. Например, для анодированного алюминия применяется низкочастотный режим с высокой скважностью, чтобы не прожечь диэлектрический слой, а для латуни или меди, обладающих высокой теплопроводностью и отражательной способностью, требуется увеличение пиковой мощности и сокращение длительности импульса для преодоления порога абляции. Для цветных металлов часто применяют дополнительный приём — предварительное нанесение маркировочного спрея или пасты, которые действуют как поглощающий слой, снижая риск отражения и повреждения оптики обратным излучением (back reflection).
Скоростные параметры и качество кромки
Скорость сканирования — ещё один регулируемый параметр, который измеряется в миллиметрах в секунду. Для получения чётких краёв без «залипших» микрочастиц скорость должна быть согласована с частотой следования импульсов таким образом, чтобы соседние точки перекрывались с заданным шагом (hatch spacing). Это перекрытие определяет шероховатость дна канавки: при шаге 0,005 мм достигается практически зеркальное дно, а при шаге 0,02 мм — матовая текстура, которая лучше удерживает смазочные материалы в подшипниковых узлах. Опытные операторы используют понятие «линкор», обозначающее линейную энергию (Дж/мм), которая рассчитывается как отношение средней мощности к скорости. Поддержание оптимального линкора позволяет избежать двух крайностей: поверхностного выгорания (при недостатке энергии) и чрезмерного оплавления кромок (при избытке).
Немаловажную роль играет компенсация геометрических искажений, вызванных наклоном луча при отклонении на края поля. Для этого в контроллерах закладываются коррекционные карты, учитывающие дисторсию объектива F-тета и нелинейность гальванометров. Без такой калибровки точность позиционирования на периферии может упасть до 0,1 мм, что неприемлемо для прецизионных задач, например, при нанесении штрихкодов Data Matrix размером 2×2 мм, где допуск по позиционированию составляет ±5 мкм. Поэтому все современные станки оснащаются функцией автоматической калибровки по эталонной сетке с обратной связью через камеру машинного зрения, что позволяет корректировать систематическую ошибку в реальном времени.
Материалы и подготовка поверхности
Диапазон обрабатываемых материалов у волоконного лазера впечатляет: это углеродистые и легированные стали, нержавейка, инструментальные сплавы, титан, никелевые суперсплавы (Инконель, Хастеллой), а также твёрдосплавные пластины из карбида вольфрама. Однако эффективность обработки сильно зависит от состояния поверхности: наличие масляной плёнки, ржавчины или окалины может поглощать и рассеивать луч, снижая реальную плотность мощности. Поэтому предварительная подготовка часто включает ультразвуковую мойку или абразивоструйную очистку, хотя некоторые режимы гравировки допускают обработку по неочищенной поверхности, используя эффект локального нагрева для испарения загрязнений вместе с верхним слоем металла. Для получения цветной маркировки на нержавейке (от золотистого до тёмно-синего) используются эффекты интерференции в тонких оксидных плёнках, формируемых при строго дозированном тепловложении без разрушения поверхности. Это достигается уменьшением пиковой мощности и увеличением частоты, чтобы нагрев происходил медленнее, позволяя контролировать толщину оксидного слоя.
Глубина гравировки варьируется от десятых долей микрона (поверхностное чернение) до 0,5–1 мм (глубокий рельеф для штампов и пресс-форм). Для глубокой гравировки применяют многостраничную стратегию, при которой луч проходит по контуру несколько раз со смещением фокуса вглубь материала. Это напоминает фрезерование, но без износа инструмента, однако требует тщательного расчёта припусков и тепловых деформаций. Для контроля глубины используется система автофокусировки на основе лазерного триангуляционного датчика, который измеряет расстояние до дна канавки после каждого прохода, подстраивая Z-ось для сохранения постоянной интенсивности. Это особенно важно при работе с поковками и литьём, имеющими исходную волнистость поверхности до 0,2 мм.
Области применения и технологические преимущества
Лазерная гравировка на металле нашла широчайшее применение в машиностроении, приборостроении, ювелирном деле и медицинской промышленности. В аэрокосмической отрасли маркировка деталей двигателей требует высокой стойкости к керосину, вибрациям и циклическим температурам, и лазерный метод здесь вне конкуренции, так как не ослабляет конструкционную прочность и не создаёт микротрещин, в отличие от кернения или электрографирования. В медицинских имплантатах гравировка обеспечивает биосовместимость, поскольку после обработки не остаётся химических реагентов, а шероховатость поверхности способствует остеоинтеграции. Автомобильные концерны используют такие станки для нанесения VIN-номеров, кодов двигателей и серийных номеров на поршни, шатуны и детали подвески, где обязательным требованием является сохранность информации при абразивном износе в течение всего срока службы.
Кроме того, оборудование применяется для калибровки измерительных инструментов, нанесения шкал на лимбы и микрометрические головки, а также для персонализации сувенирной продукции из драгоценных металлов. Гибкость технологии позволяет оперативно переналаживаться с одного типоразмера на другой без смены оснастки, достаточно загрузить новый файл траектории. Это делает лазерный станок идеальным решением как для мелкосерийного производства с частой сменяемостью заказов, так и для крупносерийных линий, где требуется высокая производительность (до нескольких тысяч знаков в секунду) с автоматической загрузкой и выгрузкой деталей через портальный робот.
Эксплуатационные аспекты и обслуживание
Надёжность работы станка напрямую зависит от состояния оптических компонентов: защитных стёкол, коллиматоров и фокусирующих линз. Медная пыль и продукты абляции оседают на этих элементах, вызывая паразитное рассеяние и снижение КПД лазера, поэтому регулярная очистка с помощью воздушной продувки или безворсовых салфеток должна проводиться не реже одного раза в смену. Встроенная система охлаждения (воздушная или жидкостная) поддерживает температурный режим в пределах 15–30°C, что критично для стабильности частотного генератора, так как изменение температуры на 1°C смещает длину волны примерно на 0,05 нм, что может вывести резонатор из оптимального режима. Помимо очистки, необходимо периодически выполнять юстировку зеркал и проверку параллельности луча, используя термобумагу или акриловые мишени для визуализации профиля пучка.
Безопасность работы с оборудованием регламентируется классом лазерной опасности (обычно 4-й класс), поэтому станок обязательно оснащается защитным кожухом из светофильтрующего стекла и системой блокировки, которая отключает излучение при открытии дверцы. Использование штатных средств коллективной защиты, таких как аспирационные установки для удаления аэрозольных частиц, позволяет не только сохранить здоровье персонала, но и продлить срок службы оптики, поскольку тяга удаляет продукты абляции непосредственно из зоны обработки, предотвращая их оседание на поверхности линз. Срок службы активного волокна в современных лазерах составляет более 100 000 часов накачки, однако диоды накачки имеют ограниченный ресурс (порядка 20 000 часов) и требуют плановой замены по мере деградации излучательной способности.
Для оценки качества гравировки и автоматического контроля брака активно используются методы компьютерного зрения с пороговой фильтрацией и эталонным сравнением, что позволяет отсеивать детали с недостаточной контрастностью или неполным заполнением контуров. Интеграция таких систем в технологическую цепочку создает замкнутый цикл управления, где параметры следующего прохода корректируются на основе результатов предыдущего, минимизируя человеческий фактор.
Критерии выбора и важность программного обеспечения
Выбор конкретной модификации станка всегда основывается на анализе номенклатуры деталей и требуемой производительности. Для лабораторных и исследовательских задач часто достаточно маломощных установок с полем 100×100 мм и возможностью тонкой регулировки всех параметров в ручном режиме. Для производственных цехов предпочтение отдаётся промышленным сканерам с высокой степенью защиты от пыли и влаги (IP54 и выше), оборудованным системой ЧПУ с дистанционным мониторингом и протоколированием всех сессий. Важным аспектом является совместимость с CAD/CAM-системами и возможность импорта файлов в распространённых векторных форматах, а также наличие библиотеки готовых режимов, где уже установлены все параметры для самых распространённых марок стали и алюминиевых сплавов.
Программное обеспечение управления лазером — это не просто драйвер, а мощный инструмент для создания сложных композиций, адаптивной коррекции искажений и расчёта времени обработки. Продвинутые пакеты позволяют задавать переменную мощность по ходу траектории, что необходимо для плавных переходов от тонких линий к заливкам, а также поддерживают работу с растровыми изображениями, преобразуя их в полутоновые матрицы с варьированием плотности точек (дithering). Некоторые системы оснащаются модулем прогнозирования износа, который на основе статистики количества импульсов рекомендует оптимальный момент для профилактического обслуживания, тем самым предотвращая аварийные остановки производства.
- Определение приоритетных задач: поверхностная маркировка (чернение) или глубокая гравировка, а также максимальная площадь рабочего поля и типичный размер деталей.
- Анализ требуемой глубины и контрастности: для чёрного контраста достаточно 5–15 Вт, для рельефа от 0,2 мм — от 50 Вт с импульсной энергией более 1 мДж.
- Оценка производственной среды: уровень запылённости, вибрации, наличие агрессивных газов — для тяжёлых условий требуется дополнительная герметизация оптического тракта и усиленное охлаждение.
- Бюджет на расходные материалы: ресурс диодов накачки, защитных стёкол и охлаждающей жидкости закладывается в себестоимость операции.
Тренды развития технологии
Современные лазерные системы активно эволюционируют в сторону увеличения пиковой мощности при сохранении средней, что достигается за счёт использования наносекундных и пикосекундных длительностей импульса. Такие решения позволяют обрабатывать даже высокоотражающие металлы — серебро, золото и их сплавы — без риска повреждения оптоволокна обратным отражением. Внедрение адаптивных оптических элементов, таких как деформируемые зеркала, даёт возможность динамически менять форму пятна на лету, адаптируя его под геометрию конкретного участка. Это особенно актуально при гравировке криволинейных поверхностей, где требуется сохранение фокуса на всех участках детали.
Ещё одним значимым направлением является интеграция искусственного интеллекта для автоматической настройки параметров по изображению заготовки. Камера делает снимок детали, определяет её материал и состояние поверхности, после чего нейросеть предлагает оптимальные значения частоты, скорости и мощности, сокращая время наладки в разы. Это делает лазерный станок доступным не только для профессионалов, но и для операторов с базовым уровнем подготовки, что расширяет его применение в малом и среднем бизнесе.
Экологические аспекты также играют роль: лазерная абляция не требует кислот или щелочей, а выбросы фильтруются через систему каталитической очистки, превращая вредные оксиды в безвредные соединения. Это соответствует современным трендам «зелёного» производства, где снижение токсической нагрузки на окружающую среду становится обязательным условием сертификации. В совокупности, все эти факторы делают лазерную гравировку по металлу наиболее прогрессивным и универсальным методом нанесения стойкой графической информации.
Ниже приведены основные параметры, которые оцениваются при выборе режимов резания для разных классов материалов:
- Коэффициент поглощения на длине волны 1064 нм (для стали ~45%, для алюминия ~12%, для меди ~5%).
- Температура плавления и кипения, определяющая порог абляции и глубину прогрева.
- Теплопроводность материала, влияющая на скорость отвода тепла и ширину зоны термического влияния.
- Наличие легирующих добавок (хром, никель, молибден), изменяющих реакцию на импульсный нагрев и цвет оксидной плёнки.
Таким образом, лазерный станок для гравировки по металлу представляет собой высокотехнологичный комплекс, объединяющий физику лазерного излучения, прецизионную механику, оптику и интеллектуальные системы управления. Его возможности выходят далеко за рамки простого нанесения рисунков, предоставляя инженеру инструмент для решения задач метрологии, антифальсификации и улучшения трибологических свойств поверхностей. Дальнейшее развитие технологий будет связано с увеличением ресурса активных элементов, снижением энергопотребления и расширением спектра обрабатываемых сплавов, что постепенно вытеснит устаревшие химические и механические методы из многих отраслей промышленности.
