Ходовые колеса ККС-10 — ключевой элемент механизма передвижения крана. От их состояния зависит плавность хода, износ рельсового пути и безопасность работы. Когда колесо изнашивается, кран начинает вибрировать, рельсы разрушаются быстрее, а энергопотребление растет. Разберем, как определить износ, когда колесо подлежит замене, как правильно его подобрать и какие ошибки при монтаже приводят к повторному ремонту.
Как устроено ходовое колесо ККС-10

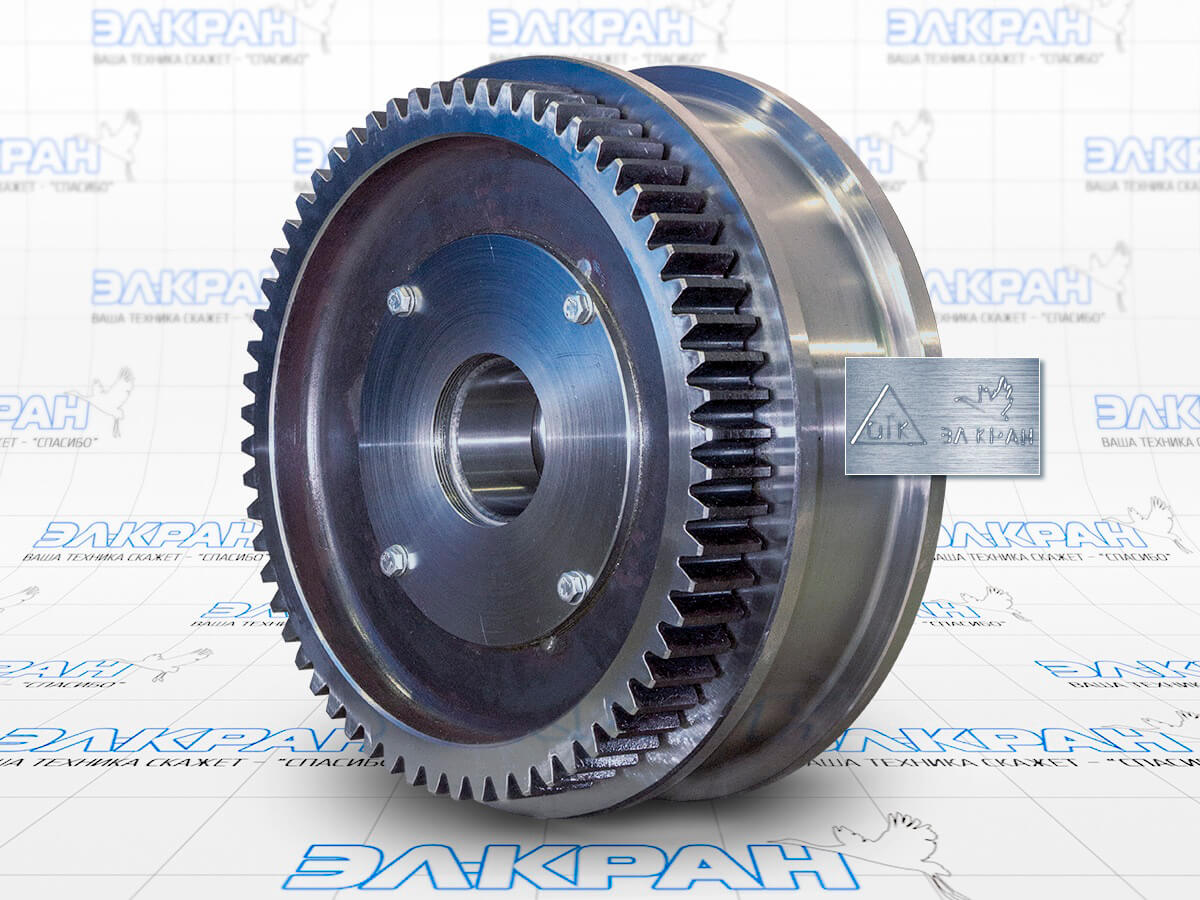

На кране ККС-10 применяются двухребордные колеса типа К2Р-500х100. Расшифровка: К2Р — две реборды, 500 — диаметр поверхности катания в миллиметрах, 100 — ширина бандажа. Основные элементы колеса: бандаж с поверхностью катания, реборды, ступица, подшипники, зубчатый венец на приводном исполнении. Материал — сталь 65Г. Заготовка штампованная. Термообработка — сорбитизация, твердость 320–390 НВ. Это обеспечивает износостойкость и сопротивление ударным нагрузкам. Колесо поставляется в двух исполнениях. Приводное (чертежный номер К12.5.01.04.111) передает крутящий момент через зубчатый венец. Холостое (К12.5.01.05.021) вращается свободно на оси.
Признаки износа
Первый признак — износ поверхности катания. Появляется выработка, овальность, выкрашивание. При износе более 2–3 процентов от номинального диаметра колесо подлежит замене.
Второй признак — износ реборд. Реборды утончаются, появляются сколы и деформация. При износе более 40 процентов от исходной толщины колесо бракуется.
Третий признак — трещины. Они могут появиться на поверхности катания, в ступице, в зоне шпоночного паза. Трещины любого размера — основание для замены.
Четвертый признак — износ посадочного отверстия. Появляется люфт на валу или оси. Колесо начинает бить, подшипники греются.
Пятый признак — износ зубчатого венца. Выкрашивание и износ зубьев приводят к люфтам и ударам в зацеплении.
Шестой признак — износ подшипников. Появляется шум, нагрев, люфт.
Косвенные признаки: вибрация при движении крана, стук, ускоренный износ рельсов, повышенный расход электроэнергии. Заказать крановые колеса можно на сайте https://el-kran.ru/
Когда колесо подлежит замене
Колесо бракуется при следующих условиях. Износ поверхности катания более 2–3 процентов от номинального диаметра. Износ реборд по толщине более 40 процентов от исходной. Трещины любого размера. Выкрошки глубиной более 2 мм. Отклонение от круглости более 0,5 мм. Износ посадочного отверстия сверх допустимых значений. Критический износ зубчатого венца.
Как правильно подобрать колесо
Сначала определяется нагрузка на колесо и группа режима работы. Затем проверяется типоразмер: диаметр и ширина бандажа. Убедиться, что твердость соответствует требованиям ГОСТ 28648-90. Проверить тип заготовки: штамповка для стандартных условий, поковка для нестандартных и ответственных. Уточнить исполнение: приводное или холостое, в базовом варианте или в сборе. При получении проверить наличие паспорта и клейма завода. Замерить твердость и геометрию.
Ошибки при монтаже, приводящие к повторному ремонту
Неправильная посадка на вал: недостаточный натяг или зазор. Это приводит к провороту колеса или люфту.
Отсутствие проверки разности диаметров колес на одной оси. При разнице более 0,1 процента одна сторона крана забегает, возникает перекос.
Нарушение соосности: перекос колеса относительно рельса. Ускоряет износ реборд и рельсов.
Неправильная регулировка зазоров в подшипниках. Приводит к нагреву и ускоренному износу.
Повреждение посадочных поверхностей при монтаже. Задиры и риски становятся очагами разрушения.
Использование изношенных подшипников при замене колеса. Новое колесо быстро выходит из строя.
Отсутствие контроля зацепления зубчатого венца с шестерней. Неправильное пятно контакта ускоряет износ.
Неправильная затяжка крепежа. Ослабление приводит к вибрации и ударам.
Как избежать повторного ремонта
Проверять геометрию и твердость нового колеса перед установкой. Контролировать разность диаметров на одной оси. Обеспечивать правильную посадку и соосность. Использовать новые подшипники и уплотнения. Регулировать зазоры в соответствии с требованиями. Проверять зацепление зубчатого венца и шестерни. Проводить контрольный проход крана после замены.
Обслуживание и периодичность контроля
Ежедневный визуальный осмотр. Еженедельная проверка зазора между ребордой и рельсом. Ежеквартальный замер износа и твердости. Ежегодная дефектоскопия. Замена по результатам браковки. Своевременная замена колес предотвращает разрушение рельсового пути и аварийные остановки. Правильный подбор и монтаж продлевают ресурс колеса и сопрягаемых деталей.
Часто задаваемые вопросы
Как определить, что ходовое колесо ККС-10 изношено?
Проверить поверхность катания на выработку и выкрашивание, реборды на утончение и сколы, посадочное отверстие на люфт. При износе поверхности более 2–3 процентов или реборд более 40 процентов колесо подлежит замене.
Можно ли восстановить изношенное колесо наплавкой?
Да, но не более двух раз. Требуется дефектоскопия до и после наплавки. При наличии трещин восстановление недопустимо.
Какая твердость должна быть у колеса для ККС-10?
По ГОСТ 28648-90 для групп 5М–6М твердость 320–390 НВ. Для групп 3М–4М не менее 300 НВ.
Почему после замены колеса быстро появляется люфт?
Причины: неправильная посадка, недостаточный натяг, использование изношенных подшипников, нарушение соосности.
Как проверить разность диаметров колес на одной оси?
Замерить диаметр каждого колеса в нескольких точках. Разница не должна превышать 0,1 процента от номинального диаметра.
Можно ли ставить колесо без зубчатого венца на приводную позицию?
Нет. Приводное колесо должно иметь зубчатый венец для передачи крутящего момента.
Какие документы прилагаются к новому колесу?
Паспорт с результатами измерений, сертификаты на материал, заключение ОТК.
Как часто нужно проверять состояние колес?
Визуальный осмотр ежедневно. Замер износа и твердости ежеквартально. Дефектоскопия ежегодно.
