Расследование причин выхода из строя тали, лебедки или крана-балки чаще всего приводит к одному заключению: конструктивные элементы и электрика изначально были исправны. Разрушение наступило из-за эксплуатации в режиме, на который механизм не был рассчитан. Заводской брак обычно проявляет себя при пусконаладке или в первый месяц работы. Гораздо типичнее ситуация, когда механизм, спроектированный для эпизодических подъемов, работает по несколько часов в смену с высокой частотой включений. Это ошибка инженерного подбора, а не производственный дефект.
Системы классификации режимов работы
Каждый подъемный механизм имеет строго регламентированный режим работы, который кодируется в нескольких международных и национальных стандартах. Электродвигатели классифицируются по стандарту IEC 60034-1 (режимы S):
-
S1 — непрерывный режим работы;
-
S2 — кратковременный режим с полным охлаждением между циклами;
-
S3 — повторно-кратковременный режим (например, ПВ 25%: 2,5 минуты работы и 7,5 минуты охлаждения в 10-минутном цикле. Именно в этом режиме штатно работает мини-таль OCALIFT PA).
Сам механизм классифицируется по ГОСТ 25835-83 (группы режимов М): от М1–М2 (легкий режим, до 50 часов в год) до М5–М6 (тяжелый и особо тяжелый режимы, свыше 1000 часов в год, многосменная работа). Международные стандарты ISO 4301 и FEM 9.511 используют аналогичную градацию (M3–M6 и 1Am–3m). Базовый принцип един: чем выше класс, тем выше допустимая интенсивность циклов нагружения.
Последствия игнорирования паспортных характеристик
Ошибка возникает на этапе закупки, когда выбор делается исключительно по грузоподъемности (в тоннах), а класс режима игнорируется. Мини-таль с режимом S3 (ПВ 25%, класс М1) физически рассчитана не более чем на час суммарной работы в сутки с обязательными паузами для охлаждения. При установке такого оборудования на участок с непрерывными циклами подъема, паспортные ограничения нарушаются уже в первую неделю.
Превышение режима не вызывает мгновенную аварию, но запускает процесс ускоренного деградационного износа. В электрической части это перегрев обмоток, срабатывание тепловой защиты, а в перспективе — выгорание изоляции и обгорание контактов контакторов из-за сверхнормативных коммутаций. В механике редуктор вырабатывает ресурс раньше срока, подшипники деформируются от ударных нагрузок, тормозная система теряет эффективность, а грузовая цепь или канат вытягиваются сверх допустимых норм.
Итог: фактический срок службы сокращается в 2–3 раза по сравнению с расчетными 5–10 годами. При этом производитель на законных основаниях аннулирует гарантию, так как причина отказа квалифицируется как нарушение правил эксплуатации, а не дефект изготовления.
Специфика концевых балок и динамические нагрузки
Эта же логика применима к крупногабаритным узлам, таким как концевые балки мостовых кранов. Балка, спроектированная для легкого режима (М3, эпизодическое использование на складе), не выдержит интенсивности непрерывного производства (М8), даже если металл полностью соответствует сертификатам качества.
Для тяжелого режима требуются принципиально иные решения: усиленные подшипниковые узлы ходовой части, кованые колеса с термической обработкой и мотор-редукторы, адаптированные к частым пусковым токам. Именно такой инженерный подход заложен в концевые балки OCALIFT для интенсивных производств. Закупка стандартного «легкого» решения для тяжелого цеха приводит к поломке связки «колесо – редуктор – двигатель» из-за несоответствия узла реальной интенсивности, а не из-за брака комплектующих.
Дополнительный риск — расчет грузоподъемности только по статической массе. Балка, способная удержать номинальный груз в покое, может не выдержать динамических коэффициентов, возникающих при резком старте, торможении или раскачивании груза.
Деградация грузозахватных приспособлений

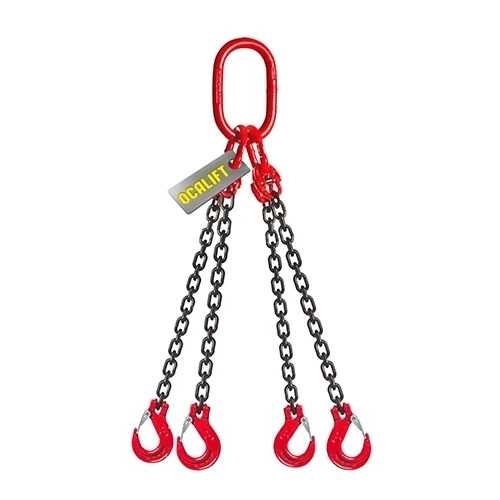

Зависимость от режима эксплуатации напрямую касается и расходных элементов, таких как цепные стропы. Строп класса прочности Т8 (например, модель 4СЦ от OCALIFT, поставляемая с паспортом, биркой и сертификатами на каждое изделие), изготовленный с соблюдением всех технологий, разрушается под воздействием совокупности эксплуатационных факторов:
-
систематических перегрузок сверх номинала;
-
рывковых динамических нагрузок при старте подъема;
-
работы с углом между ветвями более 90 градусов (что кратно увеличивает нагрузку на каждое звено);
-
контакта с нагретыми грузами (свыше 200 °C).
Нормативные критерии браковки (удлинение звена более чем на 3% или уменьшение сечения более чем на 10%) фиксируют именно накопленный эксплуатационный износ. Строп, используемый не по назначению, исчерпывает ресурс в разы быстрее, независимо от исходного качества стали.
Алгоритм корректного подбора оборудования
Единственный способ исключить отказы — оценить фактическую интенсивность эксплуатации до подписания спецификации. Для этого необходимо четко определить три параметра:
-
Общее количество часов работы механизма в сутки.
-
Доля загрузки от номинальной грузоподъемности в течение большей части цикла.
-
Требуемое количество включений (пусков) в час.
Режим до 60 включений в час при загрузке 30–50% от номинала соответствует легкому классу М1–М2. Интенсивность 120–180 включений при регулярной работе с полной нагрузкой требует класса М4–М5.
При наличии сомнений в интенсивности процессов правило инженерной безопасности гласит: выбирать оборудование на одну ступень режима выше расчетной. Это увеличивает запас ресурса и минимизирует риск аварийной остановки.
Стоимость такого запаса прочности несопоставима с финансовыми потерями от простоя линии, капитального ремонта редуктора или расследования инцидента с падением груза. Экономия на классе оборудования при ошибке подбора всегда оборачивается кратным ростом издержек, при этом претензии к качеству изготовления в таких случаях технически несостоятельны.
