В арсенале современных метрологических лабораторий, ремонтных мастерских и производственных цехов особое место занимает оборудование, сочетающее в себе портативность, надёжность и высокую точность. Именно таким устройством является гидравлический пресс МК-100-ПГ, представляющий собой сложный механизм, где ручной насос и винтовой гидравлический узел работают в унисон для создания сверхвысокого давления. Это оборудование незаменимо там, где требуется выверенное силовое воздействие — от поверки образцовых манометров до выполнения тонких слесарных операций, и важно понимать, что любой качественный пресс ручной гидравлический, включая рассматриваемую модель, строится на единых физических принципах, но имеет уникальные конструктивные особенности, определяющие его функциональность. В данной статье подробно разберём устройство, принцип работы и практическое применение пресса МК-100-ПГ, а также дадим рекомендации по его эксплуатации, чтобы читатель мог уверенно ориентироваться в этом классе оборудования.
Конструктивные особенности и принцип работы

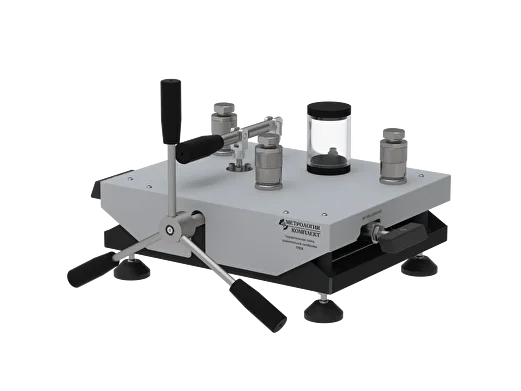

Модель МК-100-ПГ относится к классу гидравлических прессов, совмещённых с ручным насосом высокого давления, и отличается способностью создавать избыточное давление до 100 МПа (около 1000 кгс/см²). Данный показатель достигается за счёт продуманной кинематической схемы: оператор, воздействуя на рычаг ручного насоса, приводит в движение плунжер, который перегоняет рабочую жидкость (обычно специальное масло) из бака в силовой гидроцилиндр. Винтовой механизм, встроенный в конструкцию, позволяет тонко дозировать усилие на завершающем этапе, что критически важно для прецизионных операций. Корпус устройства изготовлен из высокопрочной стали, способной выдерживать колоссальное внутреннее напряжение, а все подвижные соединения снабжены уплотнительными элементами, исключающими утечку масла даже при пиковых нагрузках. В стандартную комплектацию входят самоподжимные патроны, которые обеспечивают быструю и надёжную фиксацию поверяемых приборов без использования гаечных ключей, что значительно ускоряет рабочий процесс .
Метрологическое применение и поверка СИ
Основное предназначение пресса МК-100-ПГ, согласно технической документации, — это поверка и калибровка деформационных манометров, датчиков давления и других средств измерений (СИ) давления методом сличения с образцовыми эталонами . В лабораторных условиях этот пресс выступает в роли генератора стабильного и плавно регулируемого давления. Процесс выглядит следующим образом: поверяемый прибор и образцовый манометр устанавливаются в патроны, после чего оператор с помощью насоса поднимает давление до требуемых отметок, а затем винтовым механизмом тонко дотягивает его до номинальных точек шкалы. Благодаря высокой чувствительности винтового узла, можно фиксировать показания с минимальной погрешностью, что делает МК-100-ПГ незаменимым инструментом для метрологических служб, обслуживающих тепловые электростанции, химические производства и нефтегазовое оборудование. Важно отметить, что конструкция предусматривает возможность работы как с кислородными приборами, так и с обычными манометрами, что расширяет её универсальность .
Практические аспекты эксплуатации
Помимо метрологических задач, ручные гидравлические прессы подобного класса часто находят применение в гаражном и слесарном деле для запрессовки и выпрессовки подшипников, втулок, гибки металлических деталей и рихтовки . Однако важно различать модели: МК-100-ПГ относится к прецизионному оборудованию, поэтому его использование в качестве силового инструмента для грубых работ не рекомендуется, так как это может снизить точность и повредить измерительные механизмы. Для корректной работы пресса требуется соблюдение нескольких ключевых правил:
- Рабочая жидкость: используется только специальное гидравлическое масло с низкой вязкостью и высоким индексом вязкости. Заполнение бака производится через заборный вентиль, при этом необходимо следить за уровнем, чтобы избежать подсоса воздуха в систему.
- Сброс давления: после завершения работы давление стравливается через специальный сбросной вентиль. Открывать его следует плавно, чтобы избежать гидроудара и повреждения манометров.
- Монтаж СИ: при установке приборов в патроны не рекомендуется прилагать чрезмерных усилий — самоподжимные цанги обеспечивают надёжное крепление без риска срыва резьбы .
Пошаговый порядок работы с прессом МК-100-ПГ
- Подготовка: установить пресс на ровную, устойчивую поверхность, проверить уровень масла в баке и при необходимости долить его через заборный вентиль.
- Установка приборов: ввинтить поверяемый и образцовый манометры в соответствующие патроны на стойке, не используя инструмент (применяются самоподжимные цанги).
- Нагнетание давления: с помощью рычага ручного насоса быстро поднять давление до приблизительно 90% от требуемого значения.
- Точная доводка: вращением штурвала винтового гидравлического пресса плавно поднять давление до нужной отметки, контролируя показания по образцовому эталону.
- Снятие показаний: зафиксировать значения поверяемого прибора в контрольных точках, затем медленно стравить давление сбросным вентилем и демонтировать манометры .
Техническое обслуживание и безопасность
Для обеспечения длительного срока службы МК-100-ПГ необходимо регулярно выполнять регламентные работы. Периодически следует проверять герметичность всех соединений и при необходимости подтягивать крепления. Рабочую жидкость рекомендуется менять не реже одного раза в год или при появлении признаков загрязнения (помутнение, наличие осадка). Особое внимание уделяется состоянию уплотнительных колец в гидроцилиндре и насосе — их износ приводит к падению давления и нестабильности показаний. Также не следует забывать о чистке самоподжимных патронов от остатков контаминации. С точки зрения безопасности, работа с прессом требует соблюдения осторожности: не превышать допустимое рабочее давление (100 МПа), следить за целостностью манометров и рукавов высокого давления, избегать резких рывков при работе с рычагом насоса. Все операции по ремонту и замене элементов должны производиться только при полностью страленном давлении.
Подводя итог, можно уверенно сказать, что гидравлический пресс МК-100-ПГ — это не просто инструмент, а высокоточный измерительный комплекс, который при грамотном использовании становится залогом качества и надёжности в области контроля давления. Понимание его устройства, возможностей и ограничений позволяет максимально эффективно использовать потенциал оборудования, будь то в лаборатории поверки, на производственном участке или в специализированной мастерской. Главное — помнить о его метрологической природе и бережно относиться к технике, и тогда этот прибор прослужит долгие годы, обеспечивая безупречную точность в каждой операции.
