В современном гидроприводе промышленного оборудования ключевая роль отводится насосам — элементам, преобразующим механическую энергию приводного двигателя в энергию потока рабочей жидкости. Среди всего многообразия гидромашин особое место занимают пластинчатые (лопастные) насосы, которые благодаря своей надёжности, компактности и способности работать при высоких давлениях нашли широчайшее применение в станкостроении, прессовом оборудовании и других отраслях машиностроения. Особого внимания заслуживают две серии отечественных насосов — нерегулируемые НПл и регулируемые НПлР, которые составляют основу гидроприводов многих металлорежущих станков, гидравлических прессов и литьевых машин. Ознакомиться с полной номенклатурой и техническими параметрами этих насосов в каталоге «Гидро-привод» можно в соответствующем разделе, где представлены как однопоточные, так и двухпоточные модификации с различными рабочими объёмами и давлениями. В настоящей статье мы подробно рассмотрим устройство, принцип действия, технические характеристики и особенности эксплуатации пластинчатых насосов типов НПл и НПлР, а также их ключевые различия и области применения.
Устройство и принцип действия пластинчатых насосов
Пластинчатые насосы относятся к классу роторных гидромашин объёмного типа, рабочим органом которых является ротор с радиально расположенными пазами, в которых свободно перемещаются пластины (лопатки). Ротор установлен в статоре, внутренняя поверхность которого имеет эксцентричную расточку относительно оси вращения ротора. При вращении ротора пластины под действием центробежной силы и давления рабочей жидкости прижимаются к внутренней стенке статора, образуя замкнутые рабочие камеры переменного объёма. В зоне всасывания, где расстояние между ротором и статором увеличивается, объём камер возрастает, создавая разрежение и обеспечивая заполнение полостей рабочей жидкостью. При переходе в зону нагнетания объём камер уменьшается, и жидкость вытесняется в напорную гидролинию.
Конструктивно насосы типа НПл и НПлР состоят из следующих основных элементов: корпуса (обычно чугунного), крышки, статора, ротора с пластинами, распределительных дисков, вала и подшипниковых узлов. Вал насоса устанавливается на подшипниках качения и соединяется с приводным двигателем через упругую муфту. Важно отметить, что насосы данного типа не предназначены для восприятия нагрузок со стороны приводного вала, поэтому соединение должно быть соосным, а вращение — плавным, без рывков и перекосов. Корпус насоса может быть выполнен как с одним всасывающим и одним нагнетательным отверстием (однопоточное исполнение), так и с двумя выходными потоками (двухпоточное исполнение). В двухпоточных насосах, по сути, объединены два однопоточных насоса в одном корпусе, при этом каждый из потоков имеет свои характеристики, а общая мощность равна сумме мощностей отдельных насосов.

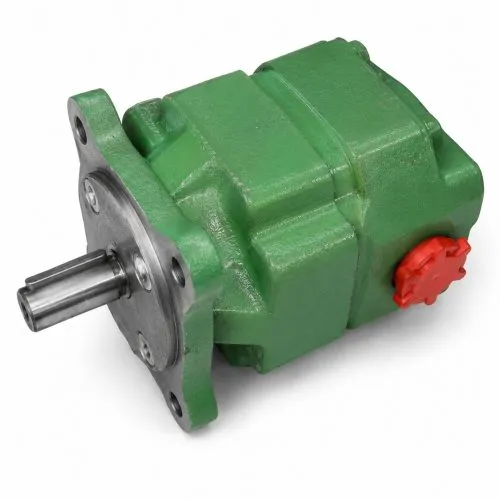

Нерегулируемые пластинчатые насосы типа НПл
Насосы типа НПл представляют собой нерегулируемые пластинчатые гидромашины, предназначенные для подачи рабочей жидкости в гидросистемы с постоянным, нерегулируемым по величине потоком. Их основное назначение — обеспечение гидропривода металлорежущих станков, прессов, литейного оборудования и других промышленных машин, где требуется стабильное давление и постоянная подача минерального масла. Насосы НПл выпускаются в двух исполнениях по номинальному давлению: на 6,3 МПа и на 16 МПа. Частота вращения вала составляет 960 об/мин для насосов с давлением 6,3 МПа и 1500 об/мин для моделей с давлением 16 МПа.
Модельный ряд насосов НПл включает большое количество типоразмеров с различными рабочими объёмами. Среди наиболее распространённых однопоточных моделей можно выделить: НПл 5/16, НПл 8/6,3, НПл 8/16, НПл 12,5/6,3, НПл 12,5/16, НПл 16/6,3, НПл 16/16, НПл 20/16, НПл 25/6,3, НПл 25/16, НПл 32/6,3, НПл 40/6,3, НПл 45/16, НПл 56/16, НПл 63/6,3, НПл 80/6,3, НПл 80/16, НПл 125/6,3. Маркировка насоса расшифровывается следующим образом: НПл — насос пластинчатый; первая цифра обозначает рабочий объём в см³; вторая цифра (после косой черты) — номинальное давление в МПа. Например, насос НПл 25/16 имеет рабочий объём 25 см³ и номинальное давление 16 МПа. При наличии индекса «Л» в обозначении насос имеет левое направление вращения (против часовой стрелки); при отсутствии индекса вращение — правое (по часовой стрелке).
Рабочей средой для насосов НПл служат минеральные масла марок ИГП-38, ВНИИ НП-403 и другие с кинематической вязкостью от 20 до 400 мм²/с (сСт) при температуре от -10°С до +60°С. Для насосов с номинальным давлением 6,3 МПа допустимая вязкость составляет 20–400 мм²/с, а для моделей на 16 МПа — 25–213 мм²/с. Тонкость фильтрации рабочей жидкости должна быть не более 25 мкм. Мощность насосов НПл варьируется в широком диапазоне — от 1,04 до 34,5 кВт, производительность — от 5 до 110 л/мин. Масса насосов зависит от типоразмера и может составлять от 9,7 кг для малых моделей до 50 кг для крупных двухпоточных исполнений.
Регулируемые пластинчатые насосы типа НПлР
В отличие от нерегулируемых насосов НПл, насосы типа НПлР являются регулируемыми гидромашинами, которые обеспечивают плавное изменение подачи минерального масла от номинального значения до нуля при достижении в системе давления, равного давлению настройки регулятора. Это свойство делает насосы НПлР незаменимыми в гидросистемах, где требуется точное управление гидропотоком и энергосбережение. Как и насосы НПл, они предназначены для работы на минеральных маслах кинематической вязкостью от 25 до 160 мм²/с при температуре от -10°С до +70°С. Тонкость фильтрации масла должна быть не более 25 мкм, а чистота масла — не грубее 12-го класса по ГОСТ 17216-71.
Насосы НПлР выпускаются в двух исполнениях по давлению: 6,3 МПа и 16 МПа. Частота вращения вала для всех модификаций составляет 1450 об/мин с правым направлением вращения (по часовой стрелке со стороны привода). По заказу потребителя возможна поставка насосов с левым направлением вращения. Модельный ряд включает следующие типоразмеры: НПлР 20/6,3, НПлР 20/16, НПлР 50/6,3, НПлР 50/16, НПлР 80/6,3, НПлР 80/16, НПлР 125/6,3, НПлР 125/12,5, НПлР 125/16, а также составные блоки, например, НПлР 20/16+НПлР 20/16 и НПлР 50/16+НПлР 20/16.
Технические характеристики насосов НПлР варьируются в зависимости от модели. Для примера, насос НПлР 20/16 имеет номинальный рабочий объём 20 см³, номинальное давление 16 МПа, подачу 24 л/мин и массу 23,5 кг. Модель НПлР 50/16 с рабочим объёмом 50 см³ обеспечивает подачу 63,5 л/мин при массе 42,8 кг. Насос НПлР 125/16, имеющий рабочий объём 125 см³, развивает подачу до 152 л/мин при массе 98 кг. Номинальная мощность насосов НПлР также зависит от типоразмера: для модели НПлР 20/6,3 она составляет 3,8 кВт, для НПлР 50/16 — 22,5 кВт, для НПлР 125/16 — 52 кВт. Важной особенностью регулируемых насосов является наличие механической настройки клапана регулятора давления, которая позволяет изменять давление срабатывания и, соответственно, величину подачи. Для насосов с дистанционным управлением в обозначение добавляется буква «Д».
Сравнительный анализ и особенности эксплуатации
Ключевое различие между насосами НПл и НПлР заключается в возможности регулировки подачи. Нерегулируемые насосы НПл работают с постоянной подачей при заданной частоте вращения, что делает их оптимальным выбором для систем, где требуется стабильный расход масла. Регулируемые насосы НПлР, напротив, позволяют изменять подачу в широком диапазоне — от номинального значения до нуля, что даёт существенную экономию энергии и снижает нагрев рабочей жидкости в периоды, когда полная производительность не требуется. Это особенно важно в гидросистемах с переменной нагрузкой, например, в гидроприводах подачи металлорежущих станков или в прессовом оборудовании.
Обе серии насосов рассчитаны на работу в сложных условиях промышленного производства. Они имеют климатическое исполнение УХЛ (для районов с умеренным и холодным климатом) и могут устанавливаться в любом положении, включая вертикальное или горизонтальное, как выше уровня рабочей жидкости, так и с погружением в неё. Однако следует помнить, что насосы НПл и НПлР чувствительны к загрязнению рабочей жидкости, поэтому обязательным условием их надёжной работы является применение фильтров с тонкостью фильтрации не более 25 мкм. Также необходимо строго соблюдать требования к вязкости масла и его температуре, чтобы избежать повышенного износа пластин и подшипников.
Ниже перечислены ключевые технические параметры, определяющие выбор и эксплуатацию пластинчатых насосов типов НПл и НПлР:
- Номинальное давление: для насосов НПл и НПлР доступны два исполнения — на 6,3 МПа и на 16 МПа, что позволяет подобрать насос под конкретные требования гидросистемы.
- Рабочий объём: для НПл — от 5 до 125 см³, для НПлР — от 20 до 125 см³, определяет производительность насоса при заданной частоте вращения.
- Подача (производительность): для НПл — от 5 до 110 л/мин, для НПлР — от 24 до 172,5 л/мин, зависит от рабочего объёма и частоты вращения.
- Частота вращения: для НПл — 960 об/мин (при 6,3 МПа) или 1500 об/мин (при 16 МПа), для НПлР — 1450 об/мин, с возможностью работы в диапазоне от 750 до 2000 об/мин для некоторых модификаций.
- Рабочая среда: минеральные масла с кинематической вязкостью от 20 до 400 мм²/с (для НПл) и от 25 до 160 мм²/с (для НПлР), при температуре от -10°С до +60°С (для НПл) и до +70°С (для НПлР).
- Тонкость фильтрации: не более 25 мкм для обоих типов, что обеспечивает защиту прецизионных пар от абразивного износа.
- Масса: для НПл — от 9,7 до 50 кг, для НПлР — от 23,5 до 98 кг, зависит от габаритов и материала корпуса.
- Направление вращения: правое (по часовой стрелке) — стандартное исполнение, левое — по заказу.
Области применения и рекомендации по выбору
Благодаря своим конструктивным особенностям и техническим характеристикам, пластинчатые насосы НПл и НПлР нашли широкое применение в различных отраслях промышленности. Основными потребителями являются станкостроительные заводы, где насосы устанавливаются в гидроприводах металлорежущих станков, в том числе станков с числовым программным управлением (ЧПУ). Они обеспечивают подачу смазочно-охлаждающей жидкости, работу гидравлических зажимных устройств, перемещение столов и суппортов, а также другие вспомогательные функции. Насосы НПлР, благодаря возможности регулировки подачи, особенно востребованы в гидросистемах прессов, литьевых машин, дорожных катков и другой техники, где требуется точное дозирование потока масла и энергосбережение.
В сельскохозяйственном машиностроении насосы НПл и НПлР применяются в гидросистемах зерноуборочных комбайнов и другой самоходной техники. В дорожно-строительной отрасли они используются в гидроприводах экскаваторов, бульдозеров и погрузчиков. Подъёмно-транспортное оборудование, гидравлические подъёмники и лифты также оснащаются этими насосами. Универсальность пластинчатых насосов позволяет использовать их в самых разных гидрофицированных машинах и агрегатах, где требуется надёжная и стабильная подача рабочей жидкости.
При выборе насоса для конкретной гидросистемы необходимо учитывать следующие ключевые факторы:
- Требуемое рабочее давление — определить максимальное давление в гидросистеме и выбрать насос с соответствующим номинальным давлением (6,3 МПа или 16 МПа). Важно, чтобы насос мог обеспечить давление не ниже требуемого.
- Необходимая подача (производительность) — рассчитать требуемый расход рабочей жидкости исходя из объёма гидроцилиндров или гидромоторов и скорости их работы. Для насосов НПл и НПлР доступны модели с подачей от 5 до 172 л/мин, что покрывает большинство промышленных задач.
- Тип регулирования — если гидросистема требует изменения подачи в зависимости от нагрузки, следует выбрать регулируемый насос НПлР. Если же требуется постоянная подача, достаточно нерегулируемого насоса НПл.
- Условия эксплуатации — учесть диапазон температур окружающей среды и рабочей жидкости, а также наличие вибраций и ударных нагрузок. Насосы НПл и НПлР рассчитаны на работу в диапазоне от -10°С до +60…+70°С и имеют климатическое исполнение УХЛ.
- Требования к чистоте масла — обеспечить фильтрацию рабочей жидкости с тонкостью не более 25 мкм и чистотой не ниже 12-го класса по ГОСТ 17216-71, что является обязательным условием для долговечной работы насосов.
- Направление вращения — определить направление вращения приводного вала и выбрать насос с соответствующим исполнением (правое — стандарт, левое — по заказу). Неправильное направление вращения может привести к выходу насоса из строя.
- Габаритные размеры и масса — учесть доступное пространство для монтажа и требования по массе оборудования, особенно для мобильных машин.
Пластинчатые насосы НПл и НПлР являются надёжными, проверенными временем гидравлическими агрегатами, которые обеспечивают эффективную работу гидроприводов в самых разных условиях. Их высокая ремонтопригодность, доступность запасных частей и широкая номенклатура типоразмеров делают их оптимальным выбором для модернизации существующего и создания нового промышленного оборудования. Правильный выбор насоса, соблюдение правил монтажа и эксплуатации, а также своевременное техническое обслуживание — залог долгой и бесперебойной работы гидросистемы в целом.
