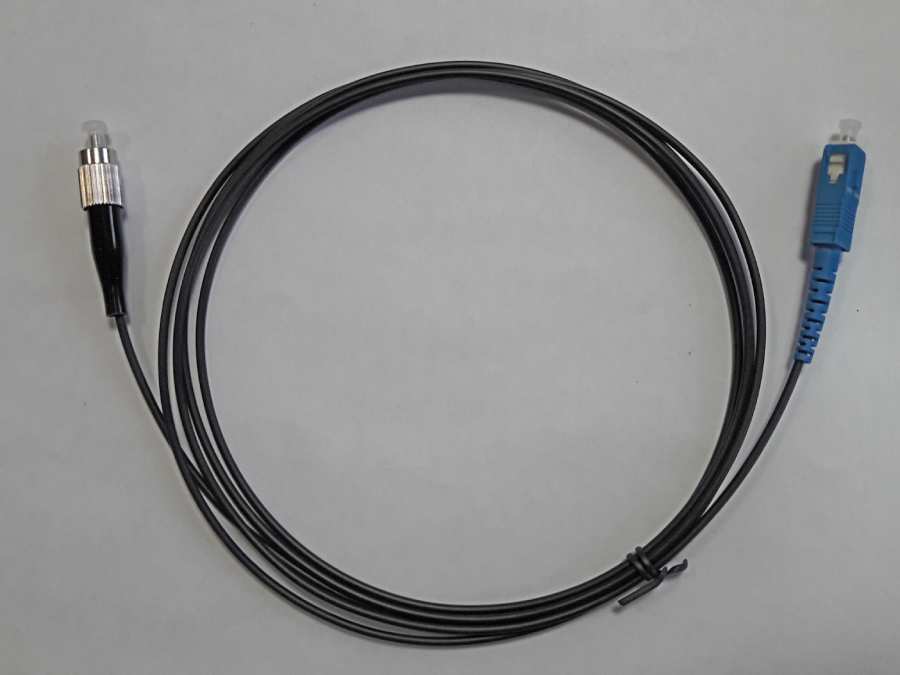

В современных волоконно-оптических сетях передача данных требует исключительной надежности стыков, где ключевым звеном выступает оптоволоконный патч-корд — коммутационный шнур, оснащенный коннекторами разных типов для оконечного подключения активного оборудования, кроссовых панелей или оптических розеток. Такие изделия обеспечивают физическое соединение между передатчиком и приемником, минимизируя потери сигнала на стыках. От качества изготовления патч-корда напрямую зависит затухание, отражательные характеристики и общая целостность линии. Инженеры выделяют два главных параметра: тип коннектора (LC, SC, FC, ST) и полировку керамического наконечника (PC, UPC, APC). Полировка APC с углом 8 градусов существенно снижает обратные отражения, что критично для аналогового видео или высокоточных измерений, тогда как UPC применяется в большинстве цифровых систем. Дополнительно различают одномодовые (SM, 9/125 мкм) и многомодовые (MM, 50/125 или 62.5/125 мкм) патч-корды — первые работают на больших расстояниях с лазерными источниками, вторые оптимальны для локальных сетей со светодиодным излучением. Важно помнить: использование неподходящего типа волокна приводит к дисперсии и росту коэффициента ошибок.
Основные сценарии использования и требования к монтажу
При построении дата-центров, серверных или распределенных телекоммуникационных шкафов оптоволоконные патч-корды становятся расходным материалом, который подвергается частым переключениям. Из-за этого конструкция шнура должна выдерживать не менее 500–1000 циклов сочленения-разъединения. Производители используют два подхода: армированный шнур с кевларовыми нитями внутри для защиты от разрыва и гибкие дуплексные сборки для плотного монтажа в органайзерах. Отдельного внимания заслуживают полярность и цветовая маркировка: для одномодовых каналов принят желтый цвет оболочки, для многомодовых — оранжевый (OM2/OM3) или аквамариновый (OM4 с высокой пропускной способностью). Аккуратная прокладка требует радиуса изгиба не менее 10–15 диаметров оболочки, иначе возникают микротрещины в стеклосердечнике, невидимые глазу, но регистрируемые OTDR-тестером как резкий скачок потерь.
Ключевые факторы выбора патч-корда
Специалист, отвечающий за оптическую инфраструктуру, руководствуется тремя основными критериями. Во-первых, это соответствие стандартам ISO 11801 и TIA-568. Во-вторых, необходимая длина — от 0,5 до 50 метров с градацией в 1 метр, где избыточная длина создает неэстетичные петли и дополнительное затухание. В-третьих, конструкция разъема (симплексный — одно волокно, дуплексный — два волокна с фиксаторами). Также важно проверить результаты заводских тестов: вносимые потери не должны превышать 0,3 дБ для APC и 0,2 дБ для UPC, а обратные отражения — быть менее -50 дБ.
- По типу коннектора: LC (малый форм-фактор, плотность до 48 портов на 1U), SC (квадратный, прочный, до 1000 циклов), FC (круглый с резьбой — для вибрационных нагрузок), ST (байонет — наследие старых сетей).
- По материалу оболочки: LSZH (low smoke zero halogen — для закрытых помещений без токсичного дыма), PVC (для горизонтальной проводки, недорогой), Plenum (для воздуховодов, самозатухающий).
- По типу ферулы: керамика обеспечивает идеальную соосность, тогда как металл или пластик недопустимы для современных скоростей 10G/40G/100G.
Технологические нюансы сборки и сертификации
Промышленное производство качественного патч-корда начинается с отрезки волокна от контрольной катушки, где проводятся тесты на непрерывность. Затем выполняются операции по снятию первичного акрилатного покрытия, очистке оголенного кварца спиртом и прецизионному сколу под углом 90° с допуском ±0,5°. Следующий этап — введение волокна в керамический наконечник и его фиксация анаэробным адгезивом, после чего полировка на пленках с зернистостью от 30 до 0,1 микрона. Готовый коннектор тестируется на интерферометре: радиус кривизны должен находиться в диапазоне 10–25 мм, а высота выступа волокна — 0–50 нм (для UPC) или 0–100 нм (для APC). Все результаты записываются в протокол, который сопровождает каждую партию изделий.
Контрольный перечень для приемки патч-кордов
При развертывании сети или закупке для планового обслуживания необходимо удостовериться в следующем. Специалист по качеству проверяет каждый экземпляр визуально под микроскопом с 200-кратным увеличением на предмет царапин, сколов или загрязнений на торце коннектора. Затем проводится эндоскопия порта розетки — у 85% проблем причина в пыли или масляной пленке. После очистки тестер потерь подтверждает соответствие заявленному классу. Маркировка должна содержать длину, тип волокна и дату изготовления.
- Проверить отсутствие видимых замятий оболочки и перекрученных элементов.
- Измерить уровень оптической мощности на сквозном пролете с двух источников (1310 нм и 1550 нм для SM; 850 нм и 1300 нм для MM).
- Убедиться в работе замков коннекторов — щелчок должен быть отчетливым, а штекер — не иметь люфта в порту.
- Сопоставить цветовую маркировку: синий — UPC SM, зеленый — APC SM, бежевый — MM.
Итоговая проверка включает тест на прочность соединения — короткий шнур длиной 1 метр должен выдерживать нагрузку 100 Н (около 10 кг) без потерь сигнала. Только после полного цикла испытаний патч-корд допускается к эксплуатации. Регулярное обслуживание таких компонентов заключается в очистке и замене раз в 3–5 лет или сразу после любого падения мощности канала более чем на 0,5 дБ. Таким образом, оптоволоконные патч-корды — это не просто расходник, а критически важный элемент, от целостности которого зависит работоспособность всей цифровой инфраструктуры, от банковских транзакций до телемедицины. Знание типов коннекторов, видов полировки и правил монтажа позволяет избежать типичных ошибок и обеспечить скорость передачи, близкую к теоретической.
