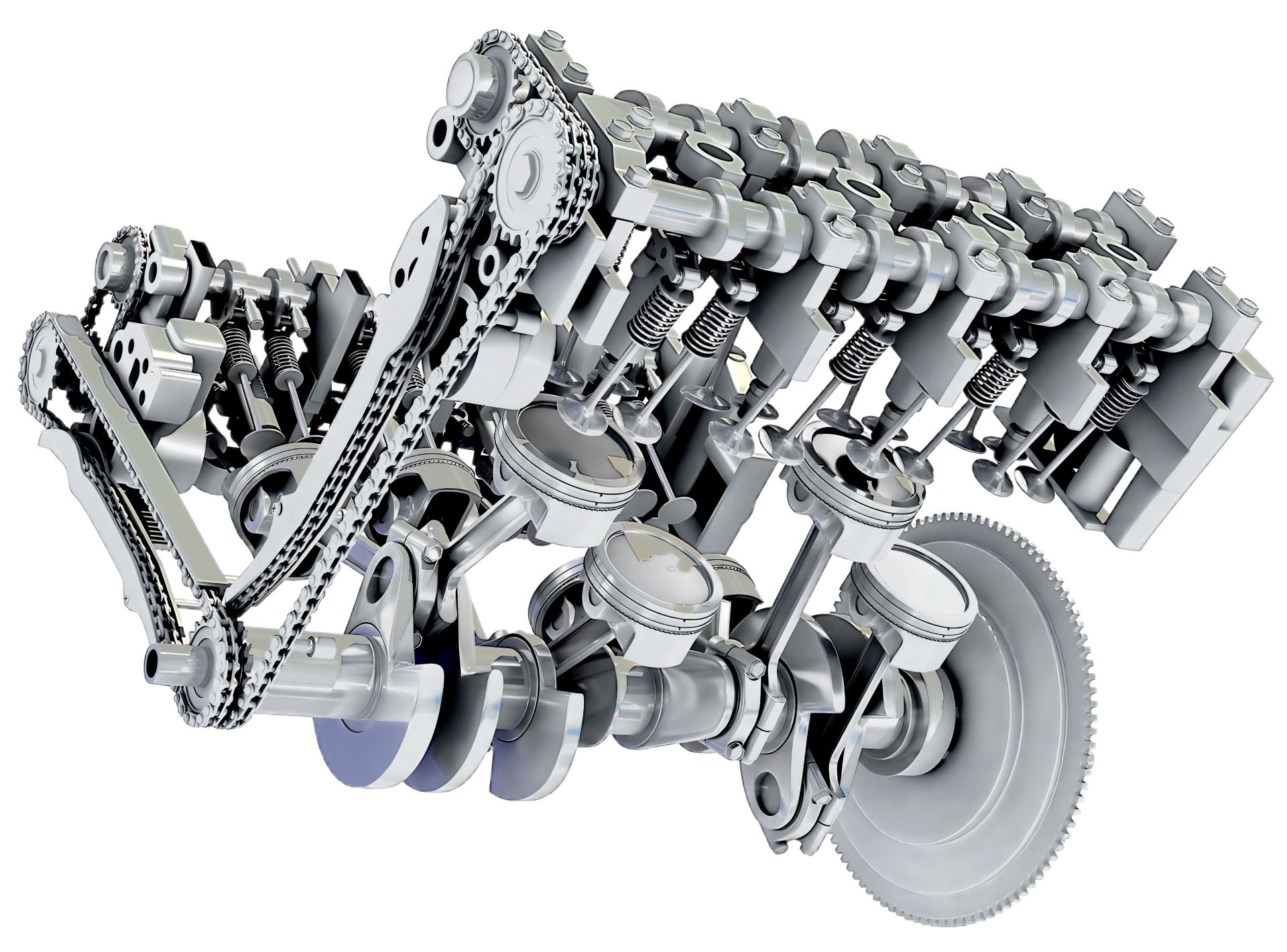

В современном машиностроении и приборостроении часто возникает задача воспроизвести деталь, к которой нет конструкторской документации. Оригинальный образец может быть снят с производства, его чертежи утеряны, или же требуется улучшить геометрию без вмешательства автора. Именно тогда применяется комплекс методов, известный как реверс-инжиниринг. Процесс включает в себя сканирование физического объекта, построение трехмерной модели и выпуск рабочей документации для производства. Процедура обратная разработка детали позволяет не просто скопировать форму, но и оптимизировать ее под современные материалы и технологии литья, штамповки или фрезеровки. Данная статья раскрывает этапы реверс-инжиниринга, применяемое оборудование и типичные задачи, решаемые этим методом в промышленности.
Основные этапы реверс-инжиниринга: от сканирования до модели
Процесс обратного проектирования требует строгой последовательности действий, каждый из которых влияет на точность конечной 3D-модели. В профессиональных бюро принято выделять четыре ключевые стадии.
- 3D-сканирование — физический объект оцифровывается с помощью лазерного, структурированного подсвета или контактного сканера. Для деталей размером от 5 мм до 20 метров используют разные системы: лазерные триангуляционные (погрешность до 0,02 мм на 1 м) или бесконтактные оптические (погрешность до 0,005 мм для мелких фрезерных деталей). Результатом является облако точек — набор координат XYZ на поверхности объекта.
- Обработка облака точек и построение полигональной модели — сырые данные содержат шумы и выбросы (отражения от блестящих поверхностей). Специалисты удаляют артефакты, прореживают точки и создают полигональную сетку (формат STL, OBJ). На этом этапе вручную восстанавливают острые кромки и отверстия, которые сканер мог пропустить.
- Создание твердотельной или поверхностной CAD-модели — полигональную сетку импортируют в системы NX, SolidWorks, CATIA или Geomagic Design X. Инженер строит параметрические эскизы, экструдирует, вращает и делает обрезки. Важно соблюсти допуски: при воссоздании сопряжений (например, посадка подшипника H7/g6) отклонения не должны превышать 0,01–0,02 мм.
- Выпуск чертежей и оптимизация под производство — на основе 3D-модели формируются 2D-чертежи (формат PDF, DWG) с размерами, посадками и шероховатостью. При необходимости вносятся изменения: добавляются литейные уклоны, изменяется расположение ребер жесткости для упрочнения, назначается материал аналог.
Каждый этап требует высококвалифицированных кадров, поскольку автоматическое построение параметрической модели по облаку точек невозможно без понимания конструкторской логики исходной детали.
Инструментарий реверс-инжиниринга: оборудование и ПО
Для получения метрологически достоверных результатов используется специализированное оборудование и программное обеспечение. Ниже приведен перечень основных технических средств, применяемых в отрасли.
- Лазерные сканеры — ручные (FARO, Creaform, RangeVision) и стационарные (GOM ATOS). Первые мобильны, вторые обеспечивают точность до 0,003 мм. Для мелких деталей (зубчатые колеса, крыльчатки) подходят сканеры с синей подсветкой, не боящейся бликов.
- Координатно-измерительные машины (КИМ) — контактные щупы обеспечивают эталонную точность (0,001 мм), но работают медленно и не подходят для мягких материалов. Используются для калибровки результатов лазерного сканирования и контроля обратной инженерии.
- ПО для обработки облака точек — Geomagic Wrap, PolyWorks, CloudCompare. Функции: фильтрация шума, регистрация (совмещение нескольких сканов), построение NURBS-поверхностей.
- CAD-системы для реверса — Geomagic Design X (лидер по обратному моделированию), CATIA (модуль Digitized Shape Editor), SolidWorks (с плагином Scanto3D). Позволяют натягивать параметрические поверхности на полигональную модель.
Типичные задачи реверс-инжиниринга в промышленности
Метод обратной разработки востребован в авиастроении, автомобилестроении, энергетике и даже археологии. Наиболее частые кейсы включают: восстановление изношенного шнека экструдера или лопатки турбины (по образцу с ресурсом), создание реплики кузовных деталей для раритетных автомобилей, где оригинальные штампы утрачены, а также проектирование фиксаторов и калибров под существующие посадочные места на импортном оборудовании, к которому нет документации. Дополнительно реверс-инжиниринг используют для контроля качества: сравнивая отсканированное изделие с его номинальной CAD-моделью (Color Map), выявляют отклонения литья или деформации после термообработки. Важно помнить, что обратная разработка не нарушает авторские права, если деталь не запатентована или срок патента истек, а также при условии, что копия не предназначена для продажи под видом оригинала. В остальных случаях это легальный и мощный инструмент технологического развития.
